卧式电机工况综合试验台
TN-1型磁滞器负载型
技术简述
一、仪器用途
TN-1卧式电机工况综合试验台，主要用于，各类高速电机、伺服电机、高转速马达的综合性能试验台。
二、仪器结构、特点和原理
1.仪器结构：主要由，主框架、可调式电机安装平台、动态扭矩传感器、膜片联轴器、磁滞器、电气模块、上位机软件等构成。
2.特    点：
（1）采用高转速动态扭矩传感器，最高转速可达20000转，响应频率为1ms。
（2）上位机软件可同时显示扭矩-时间、转速-时间、电压-时间、电流-时间、功率-时间的实时曲线，并可将采集到的数据输出至excel文档或txt文本文档。
（3）使用膜片联轴器，可保证同轴度，提高动平衡性能。
（4）试验时，可设置同时工作的磁滞器数量，以适配不同的负载扭矩范围需求。
（5）通过模拟量信号控制扭矩强度，同时具有扭矩可调范围线性度高的优点。
（6）可调节工件安装平台的高度，以适配不同电机的中心高度需求。
（7）使用压缩空气对磁滞器进行冷却，可适应长时间的实验需求。
3.仪器原理：
（1）磁滞器电源是24V直流电源驱动，通过0-10V模拟量信号，控制磁滞器的负载扭矩。
（2）高速动态扭矩传感器实时采集，测试电机的扭矩、转速，通过485通讯将扭矩、转速数据上传至上位机系统。
（3）电流和电压，使用对应的模拟量模块监测，由PLC将信号上传至上位机软件。
（4）工作逻辑主要由PLC控制，上位机软件主要完成：数据采集、数据库建立、试验数据导出、实时曲线的绘制、报表输出的工作。

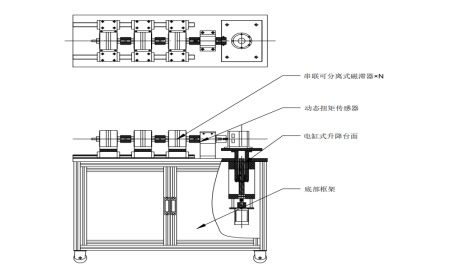

4.机械结构示意图：

三、依据标准
1.仪器制造和检验标准。
2.可提供的具体试验需求。
四、电气简述
1.电气部分主要包括：上位机软件和机电控制系统两部分组成。
2.上位机软件：上位机软件根据用户的需求和试验目的设计和布局，以操作简单，数据直观为设计前提，可同时显示包括，扭矩、转速、电压、电流、功率（电机功率公式计算得出）的实时数据及其对应的实时曲线。
3.机电控制系统：可调节负载系统的负载扭矩，必要时也可控制测试电机的电压和电流。
4.机电控制系统的功能按钮，集成于上位机软件，提高试验效率和逻辑连贯性。
5.在满足现有试验需求的前提下，预置功能拓展端口，以应对未来的试验需求。

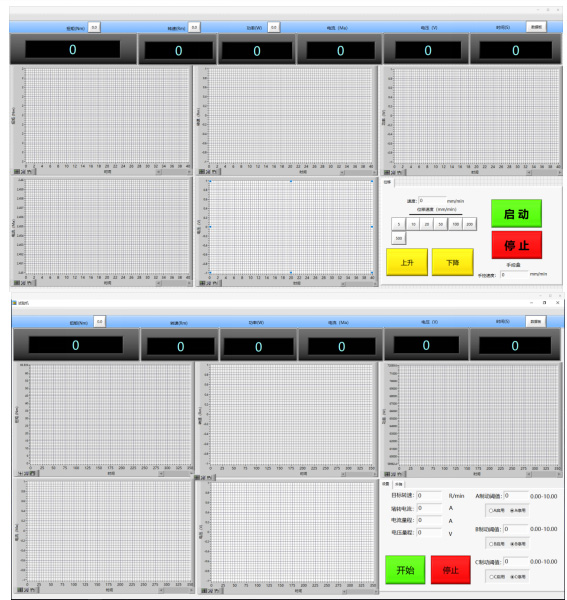

6.上位机软件示例：分别为工件调节功能展示和制动器控制形式展示


五、主要技术参数
1.仪器型号：TN-1
2.扭矩负载能力：≤200Nm
3.扭矩传感器量程：100Nm（根据电机功率，选配对应传感器）
4.扭矩测量有效范围：1-100Nm
5.传感器精度：±0.5%
6.扭矩最小读数：0.01Nm
7.转速范围：0-20000rpm
8.负载扭矩调节范围  根据磁滞器选型，推荐≤12Nm
9.磁滞器预留工位  2个预留工位
10.电源电压：AC 220V 50Hz
11.仪器尺寸：根据工件尺寸和磁滞器尺寸设计，约1700×550×1100mm
六、主体配置
1.主体框架           1套
2.动态扭矩传感器     1只
3.膜片联轴器         1组
4.磁滞器             1个         12Nm磁滞器
5.电气系统           1套
6.上位机软件         1套
7.工控电脑           1套
8.打印机             1台
9.工具辅具           1套
10.冷却气泵           1台
七、安装及调试
落地式安装，上门调试。
八、质量保证
保修一年、终身服务

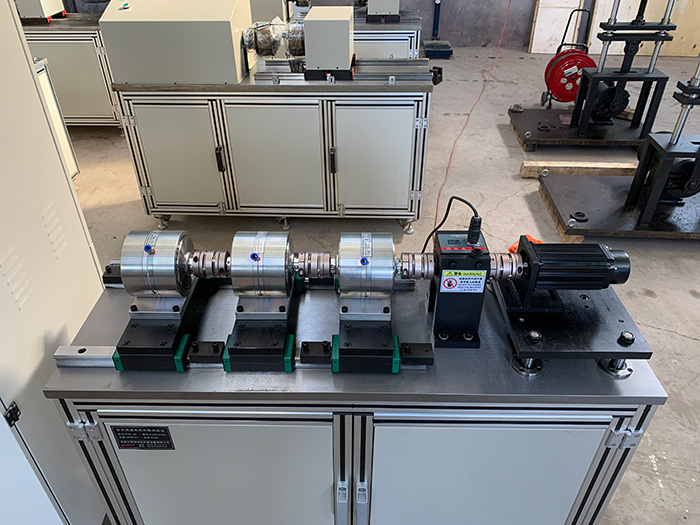

九、参考图片和案例

名    称：高速马达综合试验台
型    号：TN-20NM
转    速：0-10000r/min
负载方式：磁滞器串联
